适用年级：{{getGradeNameByProperty('初三|中考真卷|广东|2016年')}} 试卷类型：{{getTestPaperTypeName('初三|中考真卷|广东|2016年')}} 使用省份：{{getAreaName('初三|中考真卷|广东|2016年')}}
试卷年份：{{getYear('初三|中考真卷|广东|2016年')}} 上传日期：2016-07-12 题数：23
题号：1178539
题型：选择题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（ ）
题号：1178540
题型：选择题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是( )
A．乙物质的密度比水大 B．体积为50cm3 的乙物质的质量为35 g C．质量为25 g的甲物质的体积为30cm3 D．当甲和乙两物质的质量相同时，乙物质的体积较大
题号：1178541
题型：选择题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（ ）
A．煤气的燃烧过程是内能转化为化学能 B．煤气燃烧充分，它的热值越大 C．水的温度越高，水分子运动越剧烈 D．烧水的过程是通过做功的方式改变水的内能
题号：1178562
题型：选择题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】关于声现象的说法正确的是（ ）
A．利用超声波排除人体内的结石是利用声波传递信息 B．调节小提琴琴弦的松紧程度主要目的是改变音色 C．房间的窗户安装双层玻璃是在声源处减弱噪声 D．声音由物体的振动产生
题号：1178563
题型：选择题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）

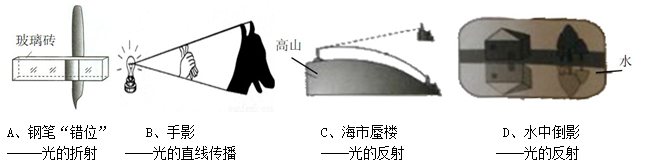

【题文】下列光学现象与规律不相符的是（ ）
题号：1178564
题型：选择题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
题号：1178565
题型：选择题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】以下微观粒子按空间尺度由小到大排序正确的是（ ）
A．原子、原子核、质子 B．质子、原子核、原子 C．原子核、质子、原子 D．原子、质子、原子核
题号：1178524
题型：实验题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】物理课外兴趣小组利用下图所示的电路图进行一些电学实验，其中电阻R有20Ω、15Ω、10Ω、5Ω、1Ω五个供选择，滑动变阻器的规格是“10Ω/1A”。电源电压5V保持不变。
（1）用笔画线代替导线将图中电流表准确接入电路。
（2）在做“探究导体的电流与电阻的关系”的实验时，
① 选用哪三个电阻更合适？答：
。
② 此实验对电阻两端电压的控制有什么要求？答：
。
③ 按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是
。
（3）用一根导线代替电流表接入电路进行测量未知电阻R
x 的实验。R先选用5Ω电阻接入电路，移动滑动变阻器的滑片使电压表示数为2V，然后保持滑动变阻器的滑片不动，用R
x 代替5Ω电阻接入电路，此时电压表示数为3V，则的阻值R
x 为
Ω。（保留小数点后两位）
题号：1178525
题型：实验题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平面向右运动直至停止。
（1）实验中是通过观察
来判断钢球的动能大小。
（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探钢球的动能大小与
的关系。
（3）换用质不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与
的关系。
（4）木块最终会停下来的主要原因是
，在此过程中木块通过
方式把动能转化为内能。
（5）如果木块在运动过程中所受的摩擦阻力为0，木块将
。
题号：1178528
题型：实验题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图1所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力的关系”实验的五个步骤。
（1）
两步骤可计算出圆柱体物块浸没在水中时受到的浮力F
浮 =
N。
两步骤可得出物块排开水所受的重力G
排 。比较F
浮 与G
排 ，可以得到浮力的大小跟物块排开水所受重力的关系。
（2）如图2所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计示数F随物块浸入深度h变化的关系图像。
分析图像可得：当物块没有浸没之前，h增大时，弹簧测力计示数
（选填“变大”、“变小”或“不变”）。当h=4cm时，物块所受的浮力为
N，浸滑后，h继续增大时，弹簧测力计示数为
N，该圆柱体物块的高度是
cm。
题号：1178529
题型：实验题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】在“探究平面镜成像特点”的实验中，如图1所示。
（1）现有厚度分别为5 mm和2 mm的两块玻璃板，应选择
mm厚的玻璃板做实验，目的是
。
（2）用玻璃板代替平面镜的原因是
，便于研究平面镜的成像特点。
（3）若白纸上每方格长度是5 cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是
cm。用光屏在玻璃板后面无论如何移动；在光屏上都
（选填“能”或“不能”）成像，说明平面镜所成的是
像。
（4）如图2图甲所示是从平面镜中看到墙上的时钟的像，请在乙图上面画出时钟的实际时间。
题号：1178530
题型：实验题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是
g。如图2所示，物体的长度为
cm。
（2）某家庭电能表如题16-3所示。若该家庭单独让空高台工作，测得1 min内电能表转盘转了60转，则空调消耗的电能为
kW·h，空调的电功率是
W。
（3）图4所示，电流表的示数是
A，电压表的示数是
V。
题号：1178532
题型：填空题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示是电阻甲和乙的I-U图像。由图可知：电阻乙的阻值为
Ω。若将电阻甲和乙并联后接在电压为6 V的电源两端时，则干路的总电阻为
Ω，总电功率为
W。
题号：1178533
题型：填空题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计）。则杠杆左右两边的力臂之比为
，1个甲球和1个乙球的质量之比为
，甲球和乙球的密度之比为
。
题号：1178534
题型：填空题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】质量为0.5 kg的塑料桶装满水后总质量为10 kg，小明将其从地面匀速搬到高度为1 m的桌面上，在竖直向上搬水的过程中所做的总功是 J，有用功是 J，机械效率是 。（g=10N/kg）
题号：1178535
题型：填空题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示，图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的示意图。C图是
冲程，与它原理相同的是
图所示的演示实验。汽油机的工作示意图中机械能转化为内能的冲程是
图。（后两空选填字母）
题号：1178536
题型：填空题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交变电流在每秒周期性变化1次发射的电磁波频率为1 Hz。若某电台节目发射频率为88.2 MHz，说明发射线路中的交变电流每秒钟周期性变化为 次。收音机通过 电磁波来工作，手机通过 电磁波来实验远距离通话。（后两空选填“发射”、“接收”或“发射和接收”）
题号：1178537
题型：填空题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精 时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的 遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随 减小而降低。
题号：1178538
题型：填空题
难易度：较易
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】常用的温度计是根据液体的______原理制成的，如图所示是温度计的一段截面图，读数是__℃，如图所示是某物质的熔化图象，由此判断该物质是______(选填“晶体”或“非晶体”)
题号：1178526
题型：计算题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000 W和400 W两档功率，档位可自动调节。其工作过程是：按下开关，自动选择1000 W档将汤煮至100 ℃，然后自动跳至400W档进行保温慢炖。设汤的初温为20℃，质量为3kg，汤的比热容为4.0×10
3 J（kg·℃）。
求：（1）若电炖锅将汤从初温加热至100 ℃耗时20 min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？
（2）R
1 的阻值是多少？
（3）电炖锅进入保温慢炖时，开关S会自动跳至“a”或“b”哪个位置？试说明理由。
题号：1178527
题型：计算题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】小明骑车在某段平直的水平路面上由静止开始运动，共用时12s。小明重450N，自行车重250N，轮子与地面的总接触面积是2×10
-7 m
2 。图1是速度V随时间t变化的关系图像，小明在t=7s时刚好到达这段路程的中点。图2是动力F随时间t变化的关系图像。
（1）请问小明骑自行车在水平地面行驶时，对地面的压强为多大？
（2）在7-12 s内，自行车所受的摩擦阻力是多少？自行车克服摩擦阻力做了多少功？此时功率是多少？
（3）自行车在0-7 s内的平均速度是多少？（保留小数点后两位）
题号：1178523
题型：综合题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）
【题文】阅读短文，回答问题
压力传感器

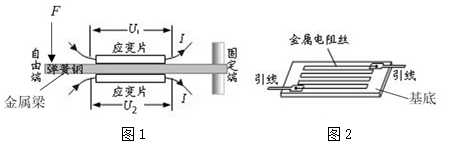

压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的一种，它能够将被测量的压力信号转化成电压信号。电阻应变式压力传感器的原理如图1所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片、应变片结构如图2所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻线的电阻变大。反之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小。
当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩。如果上、下金属电阻丝有大小不变的电流I通过时，上应变片引线间两端电压为U
1 ，下应变片引线间两端电压为U
2 ，传感器可以通过输出两个电压的差值U（U=U
1 -U
2 ）来反映压力F的大小。
请回答下列问题：
（1）当应变片被拉长时，金属电阻丝的电阻会变大，原因是
。
（2）当金属梁没有受到压力时，由于
，所以U
1 =U
2 ，U=0。
（3）当金属梁受力向下弯曲时，U
1 ，U
2 。（选填“变大”、“变小”或“不变”）
题号：1178531
题型：作图题
难易度：一般
日期：2016-07-12
来源：2016年初中毕业升学考试（广东卷）物理（带解析）

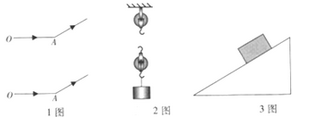

【题文】如图1所示，可以利用不同的光学元件来改变入射光线OA的传播方向。请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）
（2）用如图2所示的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法。
（3）如图3所示，物体静止在斜面上，请画出物体所受到的重力G、摩擦力f和物体对斜面的压力F的示意图。
