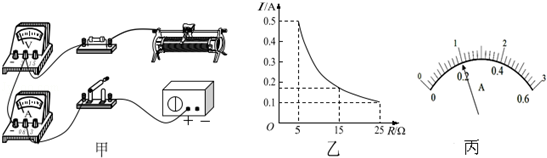

【题文】在“探究电流跟电阻的关系”实验中，已知电源电压为4.5V且保持不变，滑动变阻器（40Ω 1A）、以及符合实验要求的电表、开关和导线．如图（甲）是没有连接完整的电路．
（1）请将图甲所示的实物电路连接完整，要求滑片向右移动，电流表示数变大．
（2）小亮同学错把电压表关联在滑动变阻器两端，连好电路后闭合开关，移动滑动变阻器滑片P，当电流表示数变大时，电压表的示数
（选填“变小”“变大”或“不变”）．
（3）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视
．
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（4）该实验中滑动变阻器除了保护电路外，还有
的作用．
（5）实验中小亮多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象．由图象可以得出结论：
．
（6）第（5）问中，小亮多次改变R的阻值，并记录各次电流表的示数，为了能够完成实验，更换的电阻阻值不能够大于
Ω．
（7）另一组的小明同学探究电流跟电压的关系，连接好电路的最后一根导线时，电流表和电压表指针马上发生了偏转，导致上述现象的不规范操作是
．
（8）小明找出原因后，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是
；
U/V
| 0.5
| 1.0
| 1.5
| 2.0
| 2.5
| 3.0
|
I/A
| 0.14
| 0.24
| 0.34
| 0.44
| 0.54
| 0.64
|
（9）该电路还可以测量小灯泡正常发光时的电阻，现将图甲中的电阻R换成一个正常工作电压为3.8V的小灯泡（电阻约为20Ω），若要测出该小灯泡正常发光时的电阻，则原实验电路中只需改动
，其他不变；当电压表示数为2.5V时，滑动变阻器的滑片应该向
滑动，以测出正常发光时的电阻．当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡正常发光的时的电阻为
Ω．
